시공 부위가 아주 간단할 뿐더러 소량의 경우에 자체적인 시공 방법을 소개해 드립니다.

물론, 제품의 폭, 길이, 패턴 등이 워낙 다양한 관계로 전문적인 시공 기술이 필요한 대상은 반드시, 전문 시공 장비와 경험이 있는 전문 시공자에게 문의, 도움을 받으셔야 합니다.

스크류 볼트 시공법은 처음 제품을 접하는 업체에서 시공하기 가장 쉬운 방법입니다.

상부, 하부 구조체 파이프에 스크류 볼트를 사용하여 제품을 고정시키는 방법으로 기존 옹벽이나 빔구간 혹 천정 구간에 사용하며 이 방법은 제품 사양과 길이에 제약을 받을 수 있습니다.

제품 길이 최대 높이는 5m 내외로 하여야하며, 그 이상일시 시공조건으로는 기존 구조체(Concrete & Beam 등)가 하중을 견딜 수 있는지 확인을 하여야 합니다.

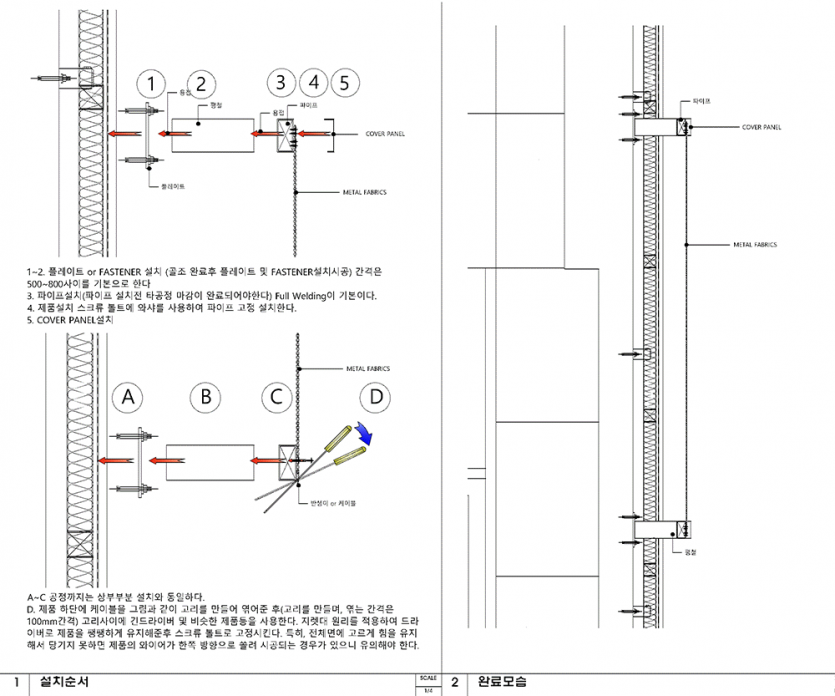

1~2. 플레이트 or FASTENER 설치 (골조 완료후 플레이트 및 FASTENER설치시공) 간격은 500~800사이를 기본으로 합니다.

3. 파이프설치(파이프 설치전 타공정 마감이 완료되어야 합니다.) Full Welding이 기본입니다.

4. 제품설치 스크류 볼트에 와샤를 사용하여 파이프 고정 설치합니다.

5. COVER PANEL설치

A~C 공정까지는 상부 부분 설치와 동일합니다.

D. 제품 하단에 케이블을 그림과 같이 고리를 만들어 엮어준 후(고리를 만들며, 엮는 간격은 100mm간격) 고리 사이에 긴드라이버 및 비슷한 제품 등을 사용합니다.

지렛대 원리를 적용하여 드라이버로 제품을 팽팽하게 유지해준 후 스크류 볼트로 고정 시킵니다.

특히, 전체 면에 고르게 힘을 유지해서 당기지 못하면 제품의 와이어가 한쪽 방향으로 쏠려 시공되는 경우가 있으니 유의해야 합니다.

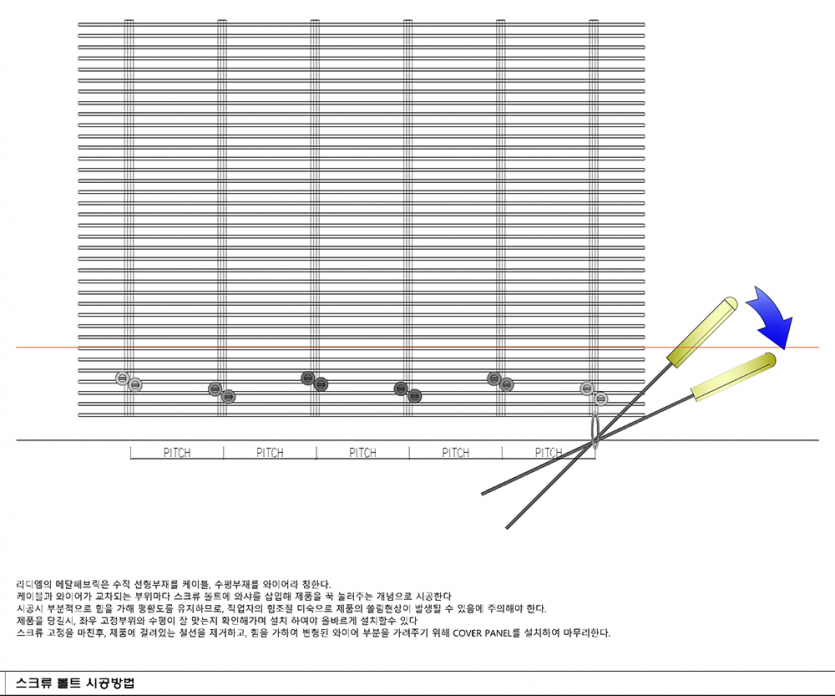

리디엠의 메탈패브릭은 수직 선형 부재를 케이블, 수평 부재를 와이어라 칭합니다.

케이블과 와이어가 교차되는 부위마다 스크류 볼트에 와셔를 삽입해 제품을 꾹 눌러주는 개념으로 시공 합니다.

시공 시 부분적으로 힘을 가해 평활도를 유지하므로, 작업자의 힘조절 미숙으로 제품의 쏠림현상이 발생될 수 있음에 주의해야 합니다.

제품을 당길 시, 좌우 고정 부위와 수평이 잘 맞는지 확인해가며 설치 하여야 올바르게 설치할 수 있습니다.

스크류 고정을 마친 후, 제품에 걸려있는 철 선을 제거하고, 힘을 가하여 변형된 와이어 부분을 가려주기 위해 COVER PANEL을 설치하여 마무리합니다.
